Седелки электросварные с фрезой Xinda (XD) — это ПЭ фитинги с закладными электронагревателями (ЗН), позволяющие выполнить врезку в действующую магистраль без отключения системы. Встроенная фреза активируется после электросварки, что обеспечивает моментальное прорезание отверстия в трубе. Такие изделия особенно актуальны в водопроводных и газовых сетях, где важно быстро и надёжно обеспечить подключение к магистрали.
Применяются в:
- Пользовательских подключениях к действующим магистралям
- Системах водоснабжения и газораспределения на базе ПНД
- Обеспечении ответвлений к приборам учёта, вентилям, задвижкам
- Местах, где невозможно остановить поток или вывести систему из работы
Типы и вариации
Xinda предлагает седелки с фрезой в разных модификациях:
- С головной частью (воротниковой муфтой) — позволяет поворот ответвления на 360°;
- Без головной части — фиксированный выход;
- Диаметры ответвления — обычно от 32 до 110 мм;
- Обычно под стандартное SDR 11 (для давления до PN16).
Конструктивные особенности

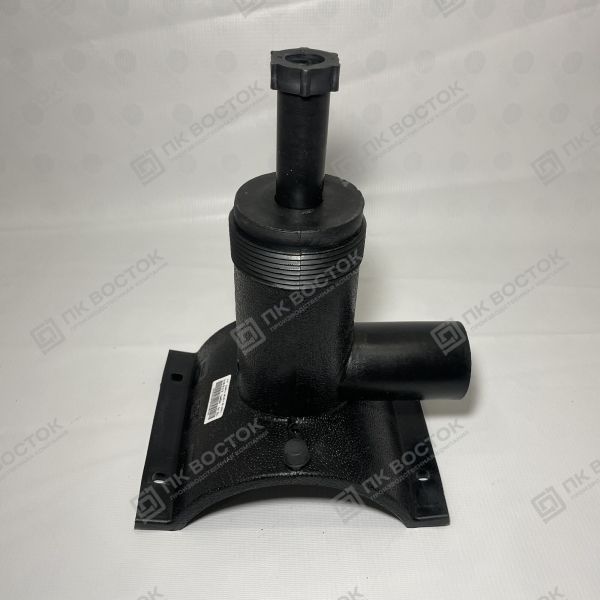

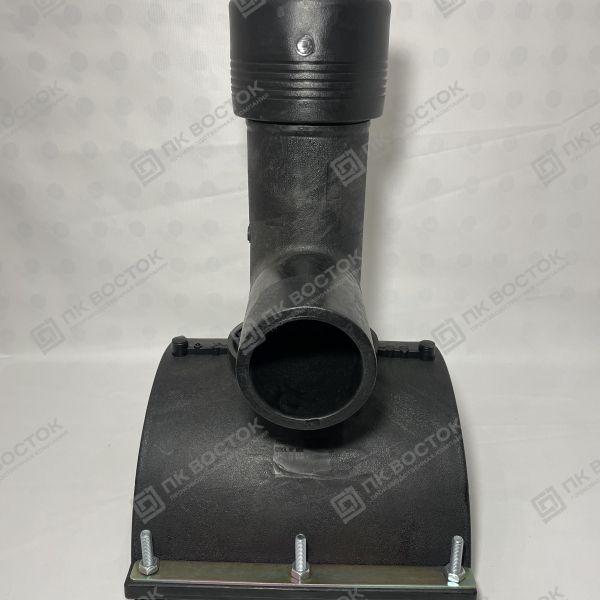

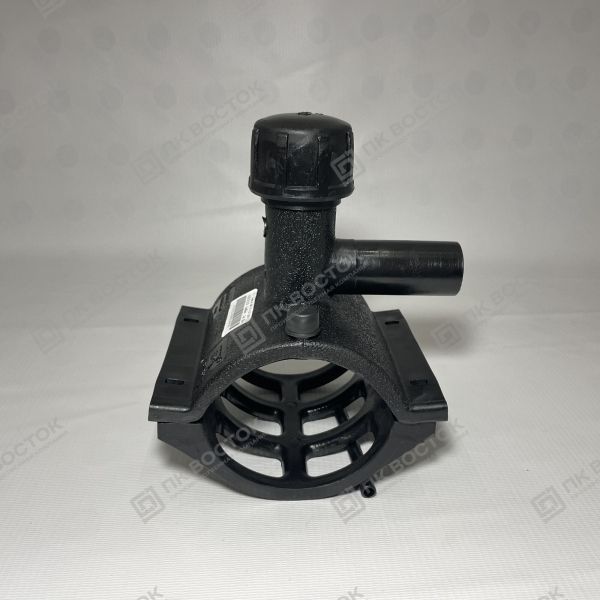

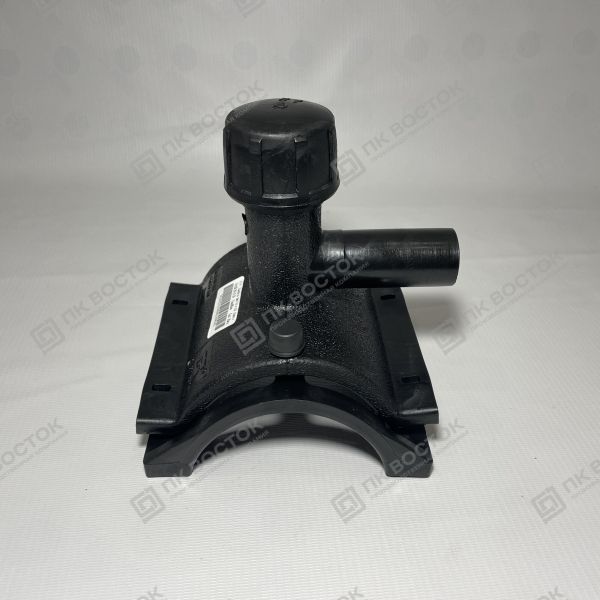

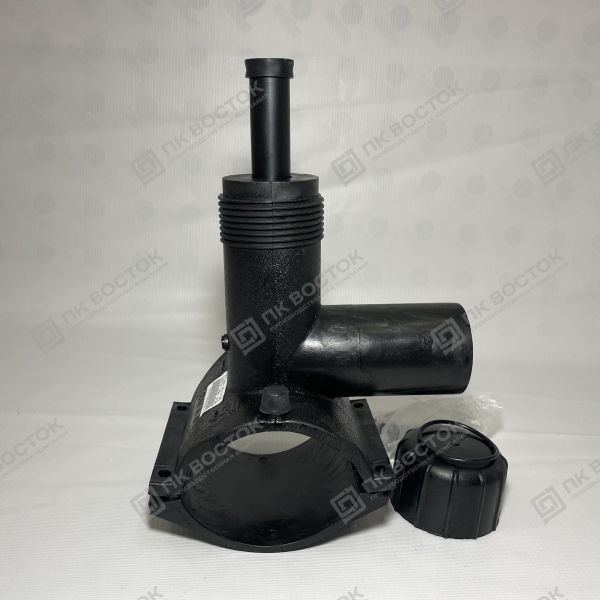

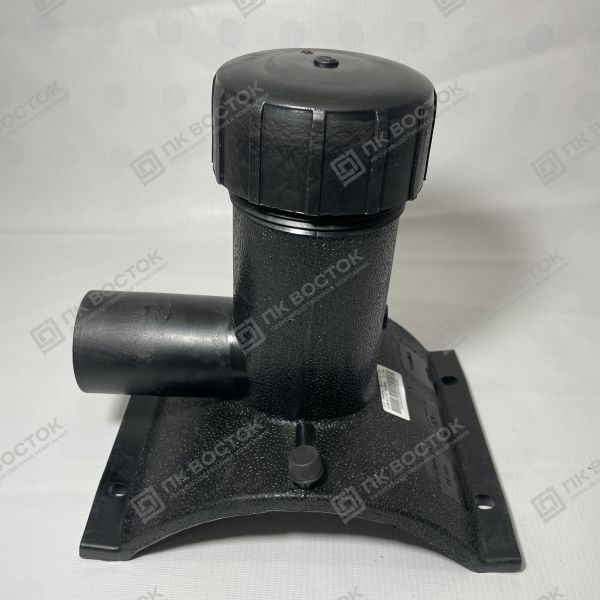

Седелки Xinda с фрезой включают корпус из ПЭ100, интегрированные нагревательные спирали для электросварки, клеммы для подключения к аппарату, а также внутренний резак (фрезу). В модели с головной частью предусмотрена поворотная муфта, упрощающая ориентацию ответвления после монтажа.
- Корпус изготовлен из первичного полиэтилена ПЭ100;
- Две встроенные спирали — для равномерного прогрева поверхности трубы;
- Клеммы и маркировка — штрих-код или QR-код для автоматизации сварки;
- Фреза размещается в теле седелки и активируется после сварки;
- В версии с головной частью — поворотная ответвляющая часть.
Технические характеристики
| Параметр | Значение |
|---|---|
| Материал | Полиэтилен ПЭ100 |
| Тип соединения | Электросварное |
| Исполнение | С фрезой (с головной / без головной части) |
| Диаметр магистральной трубы | От 63 до 315 мм |
| Диаметр ответвления | 32 / 63 / 90 / 110 мм |
| SDR | 11 (PN16) |
| Рабочее давление | до 1,6 МПа |
| Температурный диапазон | от −20 °C до +40 °C |
| Цвет | Чёрный |
| Срок службы | до 50 лет |
Преимущества
- Монтаж и врезка в одном цикле — временная экономия;
- Герметичное соединение благодаря электросварке;
- Поворотный ответвитель (на версиях с головной частью) облегчает ориентацию;
- Подходит для работы под давлением в действующих сетях;
- Снижает число вспомогательных операций и минимизирует риски ошибок;
- Материалы рассчитаны на длительную эксплуатацию (свыше 50 лет).
Монтаж
Монтаж седелки Xinda с фрезой выполняется следующим образом:
- Очищается и фаскуется внешняя поверхность магистральной трубы;
- Устанавливается седелка на трубу и подключаются клеммы к сварочному аппарату;
- Проводится электросварка по программе, считывая штрих-код;
- После сварки вводится фреза и врезается отверстие в магистрали;
- Проверяется герметичность ответвления, особенно в месте фрезы.
