Муфты ДРК
Фильтр

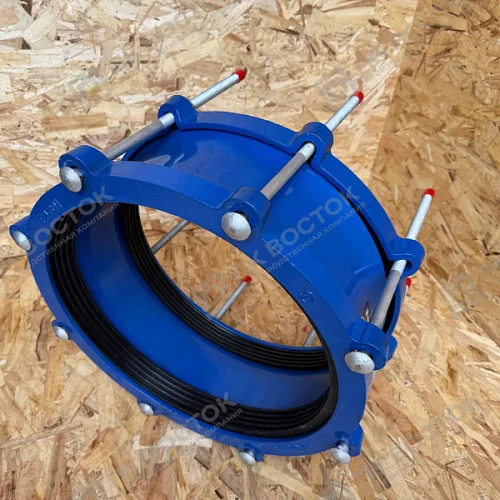

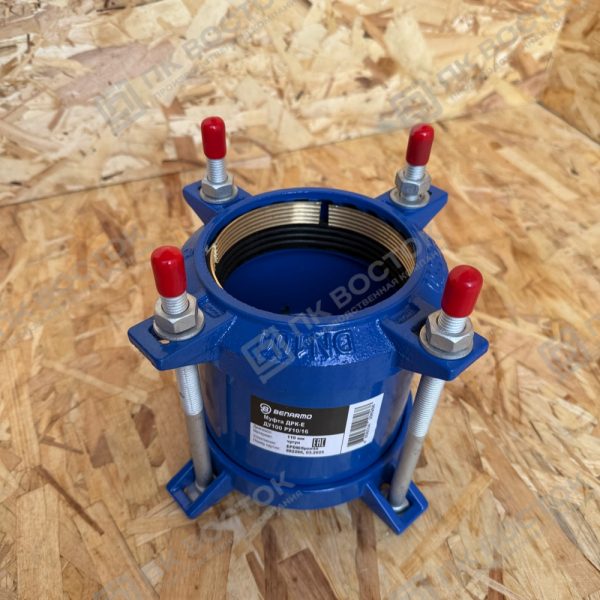

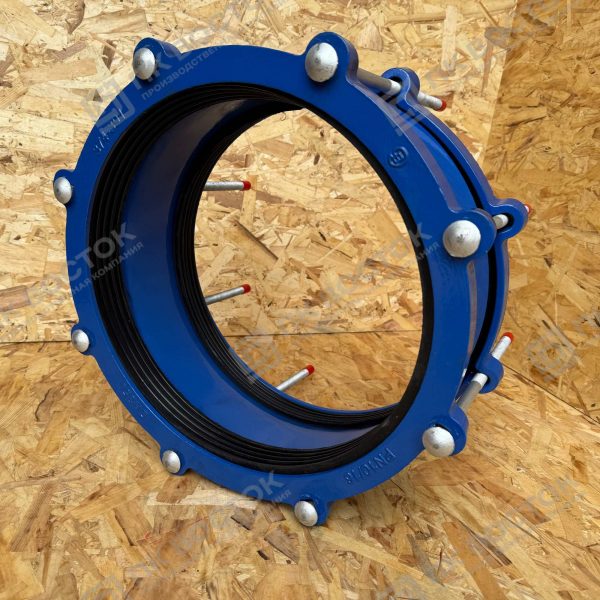

Муфты обжимные ДРК и ДРК-Е Benarmo — это универсальные компрессионные соединители, предназначенные для монтажа трубопроводов без сварки. Муфты серии ДРК рассчитаны на чугунные, стальные и другие материалы, тогда как исполнение ДРК-Е оптимизировано под полиэтиленовые (ПЭ / ПНД) трубы. Они обеспечивают прочность, герметичность и возможность демонтажа узла при необходимости.
Назначение и сфера применения
Муфты ДРК / ДРК-Е применяются там, где необходимо надёжное соединение гладких труб без сварки. Это особенно важно при ремонте, модернизации или в условиях ограниченного доступа. Типичные области использования:
- Инженерные сети ЖКХ: системы водоснабжения, отопления;
- Промышленные трубопроводы, транспортирующие технические жидкости;
- Монтаж и реконструкция систем без остановки работы;
- Участки, где нельзя применять сварочное оборудование (внутри зданий, колодцы, туннели).
Типоразмеры и основные параметры
Benarmo предлагает муфты ДРК и ДРК-Е в ряде стандартных размеров и диапазонов обжима:
| Тип | Диапазон DN | Обжимной диапазон | PN / температура |
|---|---|---|---|
| ДРК | 50–300+ мм | пример: 59–72 мм для муфты Ду 50 | PN 10/16, до +120 °C |
| ДРК-Е | 50–300+ мм | пример: для ПНД труб 160 мм - муфта Ду 125 | PN 10/16, до +120 °C |
Конструкционные особенности и материалы
Конструкция муфт Benarmo включает следующие элементы:
- Корпус: стальной, с антикоррозионным покрытием (эпоксидным или порошковым);
- Прижимное кольцо: из ковкого чугуна GGG50;
- Уплотнение: эластомерная манжета EPDM или NBR;
- Крепёж: болты, гайки, шайбы из стали класса прочности 4.8 с покрытием Dacromet;
- Допуски на смещения: компенсирует несоосность до ~4 мм и угловые отклонения;
- Температурный предел эксплуатации: от –10 °C до +120 °C при стандартных условиях;
- Маркировка: DN, PN, диапазон обжима, бренд, материал.
Производство и контроль качества
Производственный процесс включает следующие этапы:
- Литьё или механическая обработка корпуса из стали или чугуна;
- Сверление отверстий и подготовка контактных поверхностей;
- Нанесение антикоррозионного покрытия;
- Установка уплотнительной манжеты;
- Комплектация болтовым крепежом;
- Тестирование герметичности, геометрии и маркировка каждого изделия;
- Упаковка и выдача паспортов качества.
Преимущества муфт Benarmo ДРК / ДРК-Е
- Монтаж без сварки — ускоряет работы и уменьшает затраты;
- Герметичность при давлении до PN16 благодаря равномерному компрессионному обжиму;
- Компенсационные свойства — допускают смещение и деформацию;
- Универсальность — ПФРК-Е адаптирована под трубы ПЭ / ПНД;
- Устойчивость к коррозии и долговечность за счёт покрытий;
- Лёгкий демонтаж и обслуживание благодаря болтовой конструкции.
Монтаж
- Очистить и измерить наружный диаметр трубы, он должен попадать в диапазон обжима.
- Надеть муфту на гладкий конец трубы до упора.
- Совместить второй конец трубы или арматуру с другим раструбом.
- Равномерно затянуть болты крест-накрест до заданного момента.
- Проверить герметичность сначала без давления, затем под рабочим.
- При необходимости произвести повторную затяжку после испытаний.
