Предлагаем стальные прижимные фланцы под пнд втулку от производителя по выгодной цене. В наличии изделия d 50-1200 мм Ру 10/16. Доставка по всей России.

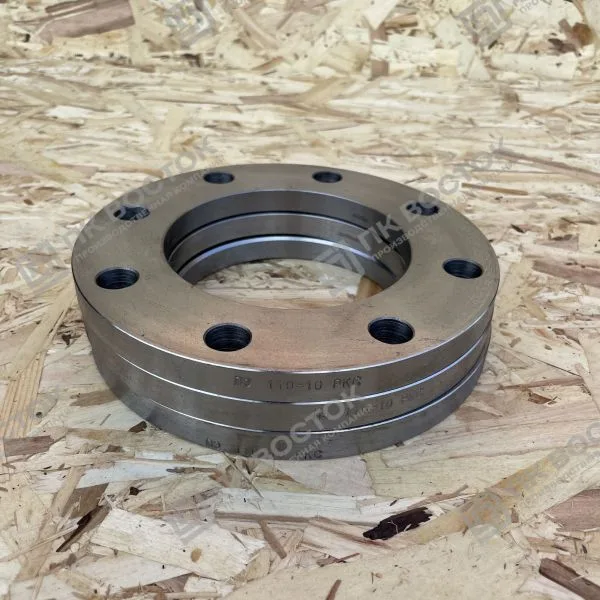

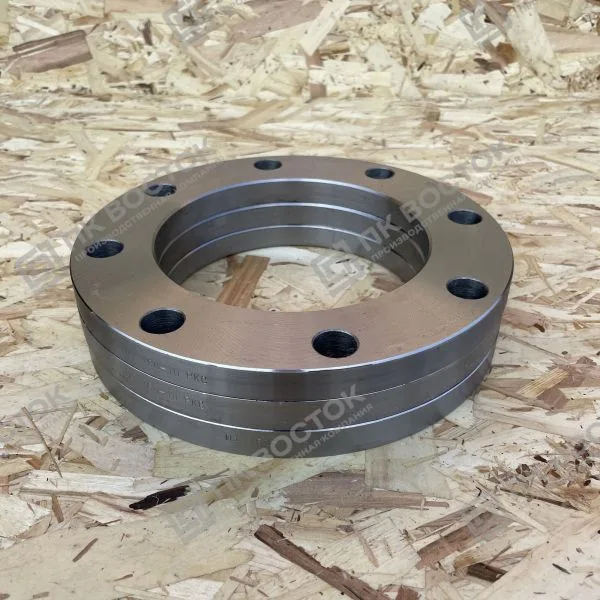

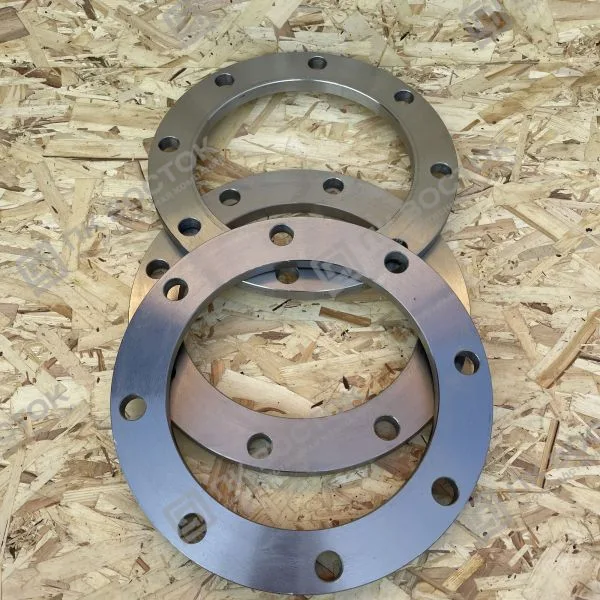

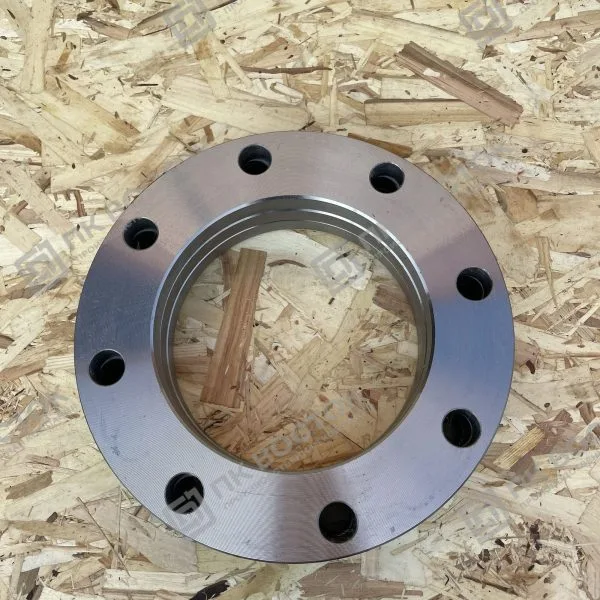

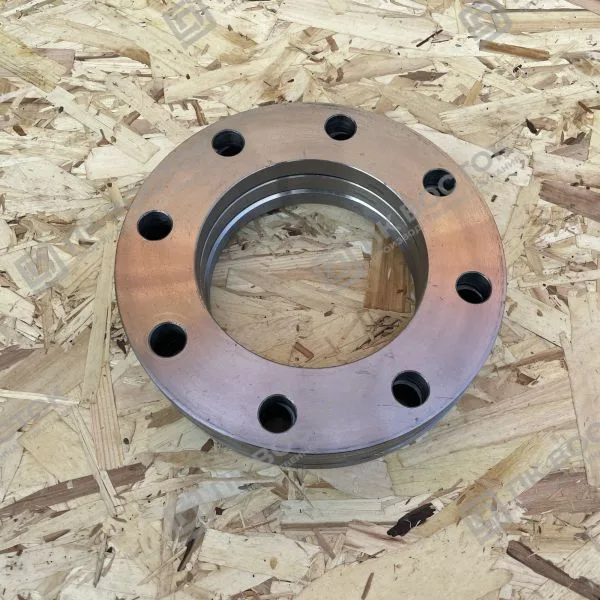

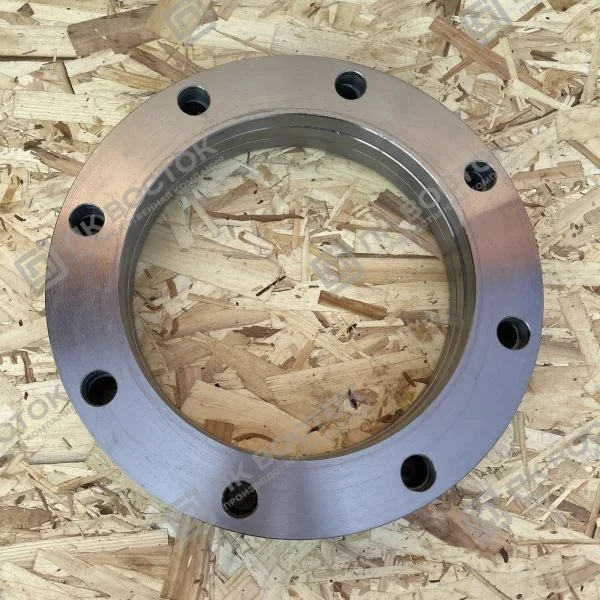

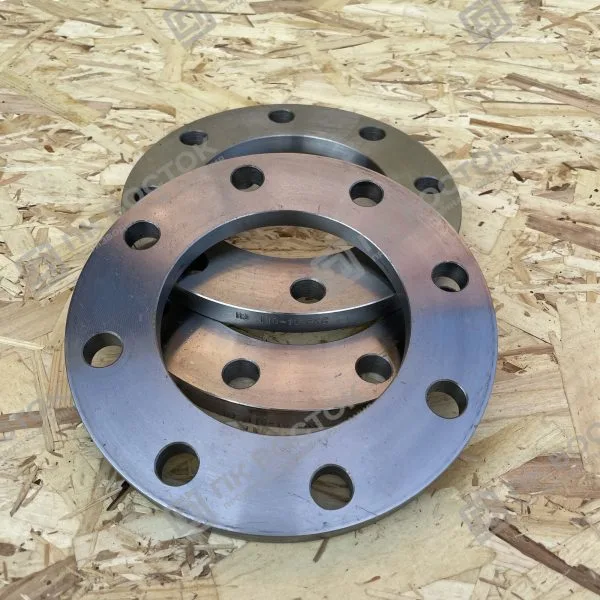

Плоские фланцы, расточенные под пэ втулку диаметрами от 20 до 1200 мм применяются для соединения пластиковых трубопроводов между собой, а также со стальными/чугунными трубами либо запорной арматурой. Изготовленные из высококачественной стали марки ст.20, изделия выдерживают температурные нагрузки от -70°С до +300°С и давление до 1,6 МПа (16 кгс/см²). Используются в широком спектре промышленных и коммунальных систем.
Особенности изготовления: Фланцы под бурт соответствуют стандартам ГОСТ 33259-2015 / ГОСТ 12820-80. Внутренний диаметр растачивается для крепления на полиэтиленовую втулку. Межцентровое расстояние и количество отверстий совпадает с параметрами плоских стальных фланцев.
Сфера применения: Свободные прижимные фланцы востребованы в системах водоснабжения, канализации и промышленных трубопроводов. Их можно легко демонтировать для обслуживания, что добавляет удобства в эксплуатации.
Монтаж: Установка фланцев осуществляется путем плотной посадки на полиэтиленовую втулку и последующего закрепления с использованием крепежных элементов. Такая конструкция снижает вероятность протечек, повышает прочность соединения и упрощает ремонтные работы. При выборе необходимо учитывать условия эксплуатации, такие как температура, давление и тип рабочей среды, что позволит обеспечить максимальную долговечность и эффективность трубопроводной системы.
Характеристики фланцев под пэ втулку
Фланцы стальные плоские прижимные под полиэтиленовую втулку трубы ПНД. Марка стали: ст.20 Температура среды: - 70°С до +300 °С. Условное давление: от 0,1 МПа до 1,6 МПа (от 1 кгс/см2 до 16 кгс/см2). | |||||||
| Кол-во отверстий n, шт | Диаметр отверстий d, мм | Вес кг | |||||
| DN нар. ПНД трубы | условный Dy | нар. D | по болтовым отверстиям D1 | вн. D | |||
| Фланец стальной прижимной PN=10 (10 кгс/см2, 1,0 МПа) | |||||||
| 25 | 20 | 105 | 75 | 31 | 4 | 14 | 0,78 |
| 32 | 25 | 115 | 85 | 42 | 4 | 14 | 1,05 |
| 40 | 32 | 135 | 100 | 51 | 4 | 18 | 1,41 |
| 50 | 40 | 145 | 110 | 62 | 4 | 18 | 1,76 |
| 63 | 50 | 160 | 125 | 78 | 4 | 18 | 2,02 |
| 75 | 65 | 180 | 145 | 92 | 4 | 18 | 2,79 |
| 90 | 80 | 195 | 160 | 108 | 4 | 18 | 3,40 |
| 110 | 100 | 215 | 180 | 128 | 8 | 18 | 4,03 |
| 125 | 100 | 215 | 180 | 135 | 8 | 18 | 3,76 |
| 140 | 125 | 245 | 210 | 158 | 8 | 18 | 5,20 |
| 160 | 150 | 280 | 240 | 178 | 8 | 22 | 6,86 |
| 180 | 150 | 280 | 240 | 188 | 8 | 22 | 6,28 |
| 200 | 200 | 335 | 295 | 225 | 8 | 22 | 9,25 |
| 225 | 200 | 335 | 295 | 238 | 8 | 22 | 8,28 |
| 250 | 250 | 390 | 350 | 273 | 12 | 22 | 12,4 |
| 280 | 250 | 390 | 350 | 294 | 12 | 22 | 10,3 |
| 315 | 300 | 440 | 400 | 338 | 12 | 22 | 13,6 |
| 355 | 350 | 500 | 460 | 376 | 16 | 22 | 19,9 |
| 400 | 400 | 656 | 515 | 430 | 16 | 26 | 25,9 |
| 450 | 500 | 670 | 620 | 517 | 20 | 26 | 39,4 |
| 500 | 500 | 670 | 620 | 533 | 20 | 26 | 35,4 |
| 560 | 600 | 780 | 725 | 618 | 20 | 30 | 51,4 |
| 630 | 600 | 780 | 725 | 645 | 20 | 30 | 43,0 |
| 710 | 700 | 895 | 840 | 740 | 24 | 30 | 64,3 |
| 800 | 800 | 1015 | 950 | 843 | 24 | 33 | 95,8 |
| 900 | 900 | 1115 | 1050 | 974 | 28 | 33 | 109 |
| 1000 | 1000 | 1230 | 1160 | 1050 | 28 | 36 | 143 |
| 1200 | 1200 | 1455 | 1380 | 1260 | 32 | 39 | 201 |
| Фланец стальной прижимной PN=16 (16 кгс/см2, 1,6 МПа) | |||||||
| 25 | 20 | 105 | 75 | 34 | 4 | 14 | 0,89 |
| 32 | 25 | 115 | 85 | 42 | 4 | 14 | 1,18 |
| 40 | 32 | 135 | 100 | 51 | 4 | 18 | 1,59 |
| 50 | 40 | 145 | 110 | 62 | 4 | 18 | 1,96 |
| 63 | 50 | 160 | 125 | 78 | 4 | 18 | 2,25 |
| 75 | 65 | 180 | 145 | 92 | 4 | 18 | 3,07 |
| 90 | 80 | 195 | 160 | 108 | 4 | 18 | 3,71 |
| 110 | 100 | 215 | 180 | 128 | 8 | 18 | 4,37 |
| 125 | 100 | 215 | 180 | 135 | 8 | 18 | 4,07 |
| 140 | 125 | 245 | 210 | 158 | 8 | 18 | 5,6 |
| 160 | 150 | 280 | 240 | 178 | 8 | 22 | 7,39 |
| 180 | 150 | 280 | 240 | 188 | 8 | 22 | 6,76 |
| 200 | 200 | 335 | 295 | 225 | 12 | 22 | 9,63 |
| 225 | 200 | 335 | 295 | 238 | 12 | 22 | 8,59 |
| 250 | 250 | 405 | 355 | 273 | 12 | 26 | 15 |
| 280 | 250 | 405 | 355 | 294 | 12 | 26 | 12,8 |
| 315 | 300 | 460 | 410 | 338 | 12 | 26 | 17,6 |
| 355 | 350 | 520 | 470 | 376 | 16 | 26 | 24,8 |
| 400 | 400 | 580 | 525 | 430 | 16 | 30 | 30,4 |
| 450 | 500 | 710 | 650 | 517 | 16 | 33 | 55,7 |
| 500 | 500 | 710 | 650 | 533 | 20 | 33 | 51,3 |
| 560 | 600 | 840 | 770 | 618 | 20 | 36 | 77,1 |
| 630 | 600 | 840 | 770 | 645 | 20 | 36 | 58,2 |
